概述:新安江牌汽水串联水喷射成套真空机组(RPP水喷射真空机组)由水喷射成套机组及多台防腐水喷射真空泵等部件组成。
特点:
1、具有真空度高、安装方便、耐腐、无毒、排气量大等特点。
2、水箱内置冷却盘管,可降低循环水温度,节省水量,提高效益。
用途:广泛应用于化工、制药、纺织、食品、冶金、环保、实验室等行业中的真空吸收、过滤、浓缩、干燥、结晶、输送、除氧真空增氧等工艺过程。
分类美彩国际:RPP水喷射成套真空机组、PPH缠绕水喷射真空机组
工厂实物图:

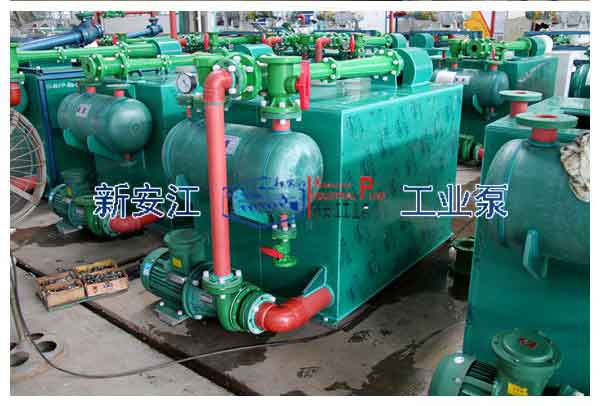

美彩国际 RPP水喷射真空机组
美彩国际 PPH水喷射真空机组

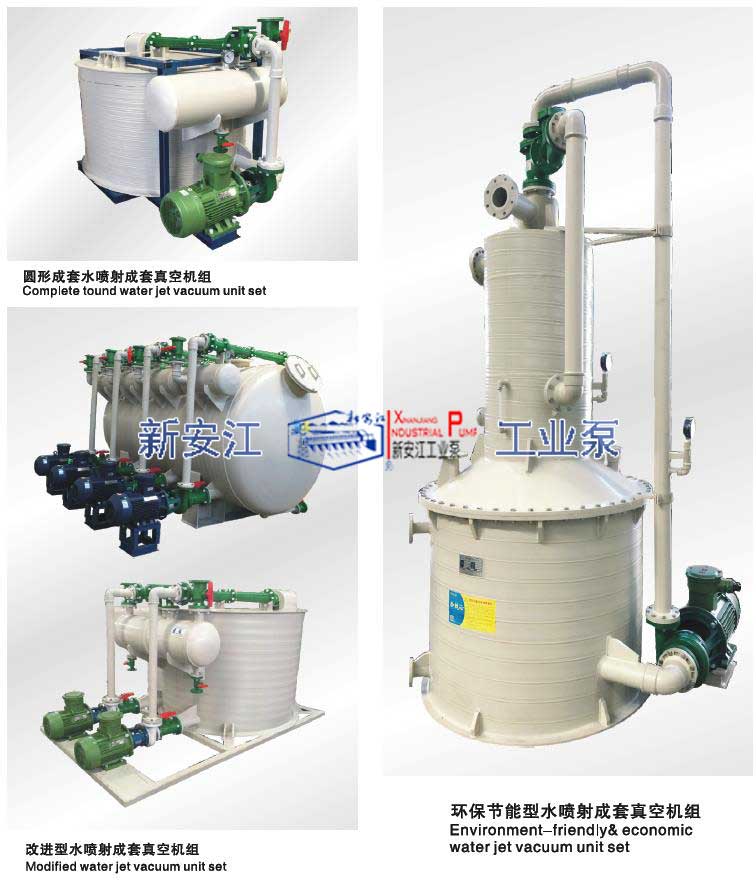

美彩国际 PPH系列水喷射真空机组现有产品线:
圆形成套水喷射真空机组、改进型水喷射真空机组、环保节能型水喷射真空机组

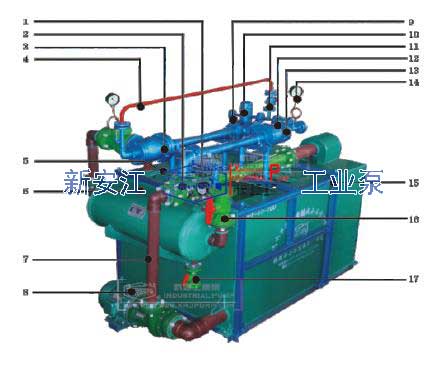

结构图:
1、真空表vacuum gauge
2、水喷射真空泵water jet vacuum pump
3、二级蒸汽喷射泵two-stage steam jet pump
美彩国际 4、压力表pressure gauge
5、补水口water inlet
美彩国际 6、缓冲罐 buffer tank
7、水箱 water tank
美彩国际 8、离心泵 centrifugal pump
9、蒸汽接口steam joint
10、蒸汽汽包 steam drum
11、球阀 ball valve
美彩国际 12、球阀 ball valve
13、一级蒸汽喷射泵single-stage steam jet pump
美彩国际 14、压力表 pressure gauge
美彩国际 15、机组底座 foundation
美彩国际 16、系统球阀system ball valve
17、放空、排污阀 gas vent,drain valve
选型参数:
型号 |
绝压 (mmHg) |
最大抽气量 (m3/h) | 配用泵 |
蒸汽压力 (Mpa) |
蒸汽耗量 (kg/h) |
|
型号 |
功率 (kw) |
|||||
QSJW-RPP-II-280 | 1.5-10 | 根据配套的水喷射真空泵技术参数的最大抽气量为准 | 80FP(D)-32 | 11 | 0.1≤P≤0.3 | 38 |
QSJW-RPP-II-360 | 1.5-10 | 100FP(D)-20 | 15 | 0.1≤P≤0.3 | 38 | |
QSJW-RPP-II-500 | 1.5-10 | 100FP(D)-32 | 15 | 0.1≤P≤0.3 | 38 | |
QSJW-RPP-III-280 | 0.5-5 | 80FP(D)-32 | 7.5 | 0.1≤P≤0.3 | 60 | |
QSJW-RPP-III-360 | 0.5-5 | 100FP(D)-20 | 11 | 0.1≤P≤0.3 | 60 | |
QSJW-RPP-III-500 | 0.5-5 | 100FP(D)-32 | 15 | 0.1≤P≤0.3 | 60 |
